Устройство гидроизоляции фундамента высотного здания в сейсмически опасной местности

бетонная поверхность оголовка сваи

В одном из южных российских регионов был возведен бизнес-центр высотой 145 метров. Особая сложность проекта была связана с экстремальной сейсмичностью района строительства и серьезной ветровой нагрузкой.

Строительная отрасль в российских южных регионах стремительно развивается. Появляются новые интересные проекты как в сфере жилого, так и коммерческого домостроения. В том числе активно осваивается и высотное строительство. Во многих регионах, особенно в районе Кавказа, строительство высотных объектов сталкивается с рядом ограничений, в том числе сейсмической активностью и очень сильными ветрами.

Экстремальная сейсмичность и ветровая нагрузка

Подобные проблемы нужно было решать и строителям бизнес-центра высотой 145 метров, в связи с чем в проект был заложен надежный свайно-плитный фундамент. В основании фундамента было выполнено свайное поле из более чем 200 шт. буронабивных свай диаметром 1,5 м и длиной 64 м.

Для гидроизоляции такого сложного фундамента применялся рулонный материал LOGICBASE V-SL – неармированная мембрана на основе поливинилхлорида с сигнальным слоем желтого цвета, который монтируется по поверхности бетонной подготовки методом свободной укладки без наплавления или механического крепления к основанию.  Материал протестирован Московским государственным строительным университетом (ФГБОУ ВПО МГСУ) и рекомендован для применения в районах с сейсмичностью до 9 баллов по шкале MSK-64.

Герметизация оголовков свай в данном проекте наиболее сложный элемент с точки зрения выполнения гидроизоляции, ведь уровень верхней кромки оголовка расположен выше уровня бетонной подготовки, а выпуски арматурного каркаса сваи должны быть связаны с арматурным каркасом фундаментной плиты. Выполнить гидроизоляцию в виде сплошного ковра в таких условиях крайне затруднительно. Наличие даже незначительного числа негерметичных оголовков свай может свести на нет все усилия по достижению водонепроницаемости фундамента и снизить надежность системы гидроизоляции. Поэтому узел примыкания гидроизоляционной мембраны к оголовкам свай был выполнен с применением комплекса современных материалов на полимерной основе.

Комплекс материалов включает в себя специальную гидроизоляционную ленту на основе поливинилхлорида и двухкомпонентный эпоксидный клей. Тыльная сторона ленты сдублирована с нетканым полотном из полипропилена и предназначена для приклеивания к основанию из бетона. Лицевая часть ленты гладкая, она предназначена для сварки с мембраной LOGICBASE V-SL. Двухкомпонентный эпоксидный клей представляет собой композицию на основе эпоксидной смолы, которая обладает высокой клеящей способностью и характеризуется высокой прочностью на сжатие и изгиб.

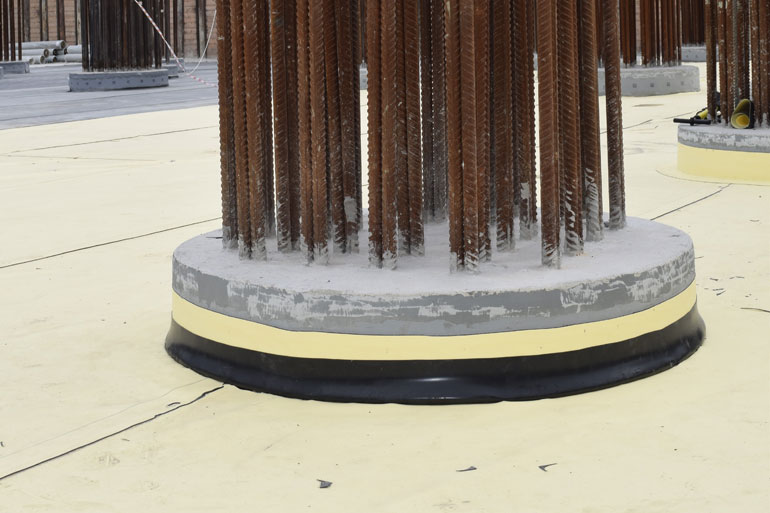

На подготовленную бетонную поверхность оголовка сваи при помощи эпоксидного клея были установлены гидроизоляционные ПВХ-ленты.

бетонная поверхность оголовка сваи

бетонная поверхность оголовка сваи

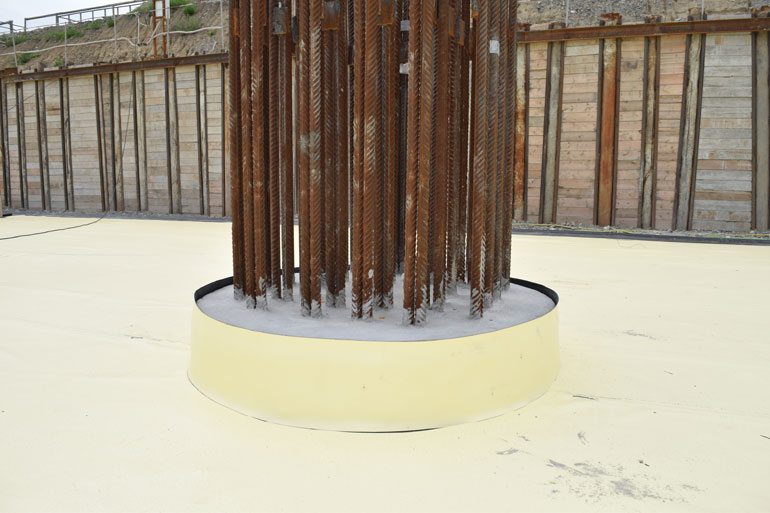

Далее узел примыкания основного гидроизоляционного ковра к оголовкам свай выполнялся путем установки элементов из мембраны, изготавливаемых прямо на площадке.

бетонная поверхность оголовка сваи

бетонная поверхность оголовка сваи

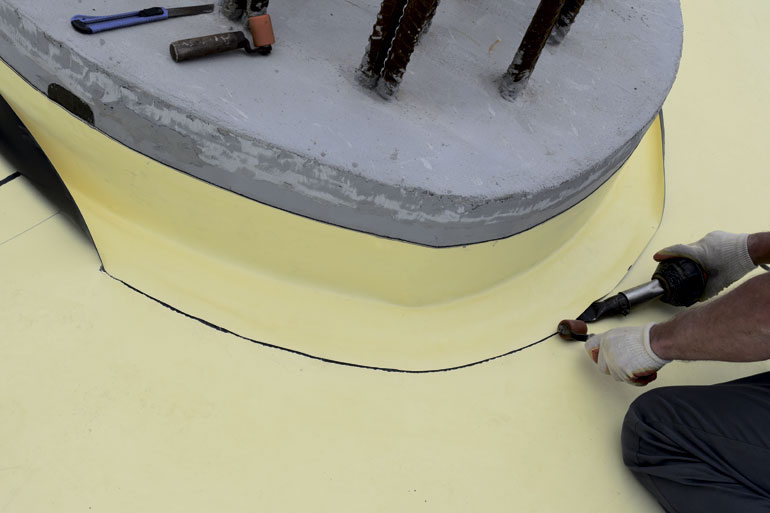

Элементы герметично приваривались одной частью к установленным ПВХ-лентам, а другой частью к основному гидроизоляционному ковру из мембраны LOGICBASE V-SL.

Верхняя часть оголовка (выше установленной ПВХ-ленты) дополнительно герметизировалась обмазочной эластичной гидроизоляцией на полиуретановой основе, обладающей хорошей адгезией к бетону и металлическим поверхностям.

узел примыкания основного гидроизоляционного ковра к оголовкам свай

узел примыкания основного гидроизоляционного ковра к оголовкам свай

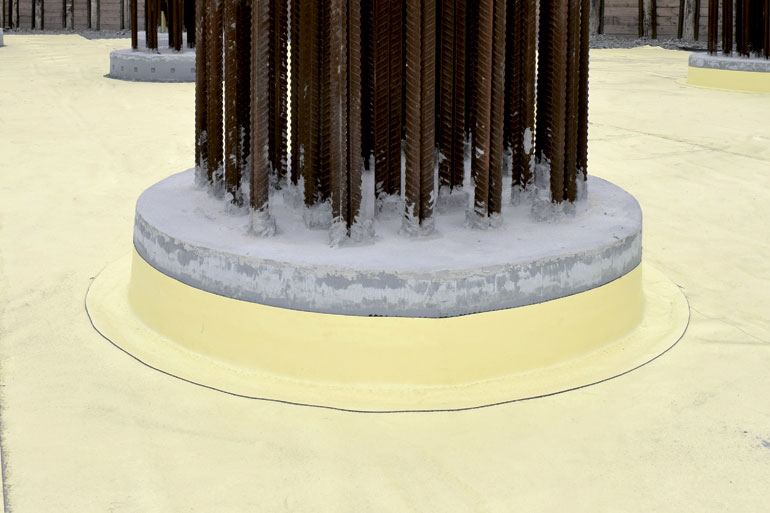

Таким образом был реализован узел примыкания гидроизоляции из ПВХ-мембраны к оголовкам свай.

Защита от подземных газов

Еще одна серьезная функция, которую выполняет фундамент, — это защита от радиоактивных подземных газов, в том числе радона. Эта задача решается на стадии проектирования и строительства. Особенно нужно это учитывать, если здание имеет эксплуатируемую подземную часть, контактирующую с грунтом основания. Гидроизоляция дополнительно обеспечивает защиту фундамента от подземных газов. Мембраны протестированы по методикам ведущих научно-исследовательских институтов (НИИСФ РААСН, ИНХС РАН) и рекомендованы для применения в качестве защиты от радона и метана.

Материал предоставлен пресс-службой компании «ТЕХНОНИКОЛЬ»
